500-kg (1/2-Ton) ナビホイスト仕様書

Lesa Snider
  • 更新

Key Features

  • ナビゲーター制御の可変速チェーンホイストで、5ポケットのリフトホイールにより、高速で、且つ、静かで正確なリフティングが可能です。
  • BGV-D8、BGV-C1など、最高水準のホイスト安全規格に適合しています。
  • 過負荷・不足負荷監視用のロードセルと独立したデュアルブレーキを装備し、最低安全率10:1（BGV-C1構成）または5:1（BGV-D8構成）を達成します。
  • 上下にリミット設定ができるほか、リフティングの最上限、最下限の位置設定が行えます。
  • フックはロック付きとなっています。
  • 産業機器に関するUL、CE、CSA規格に適合しています。

説明

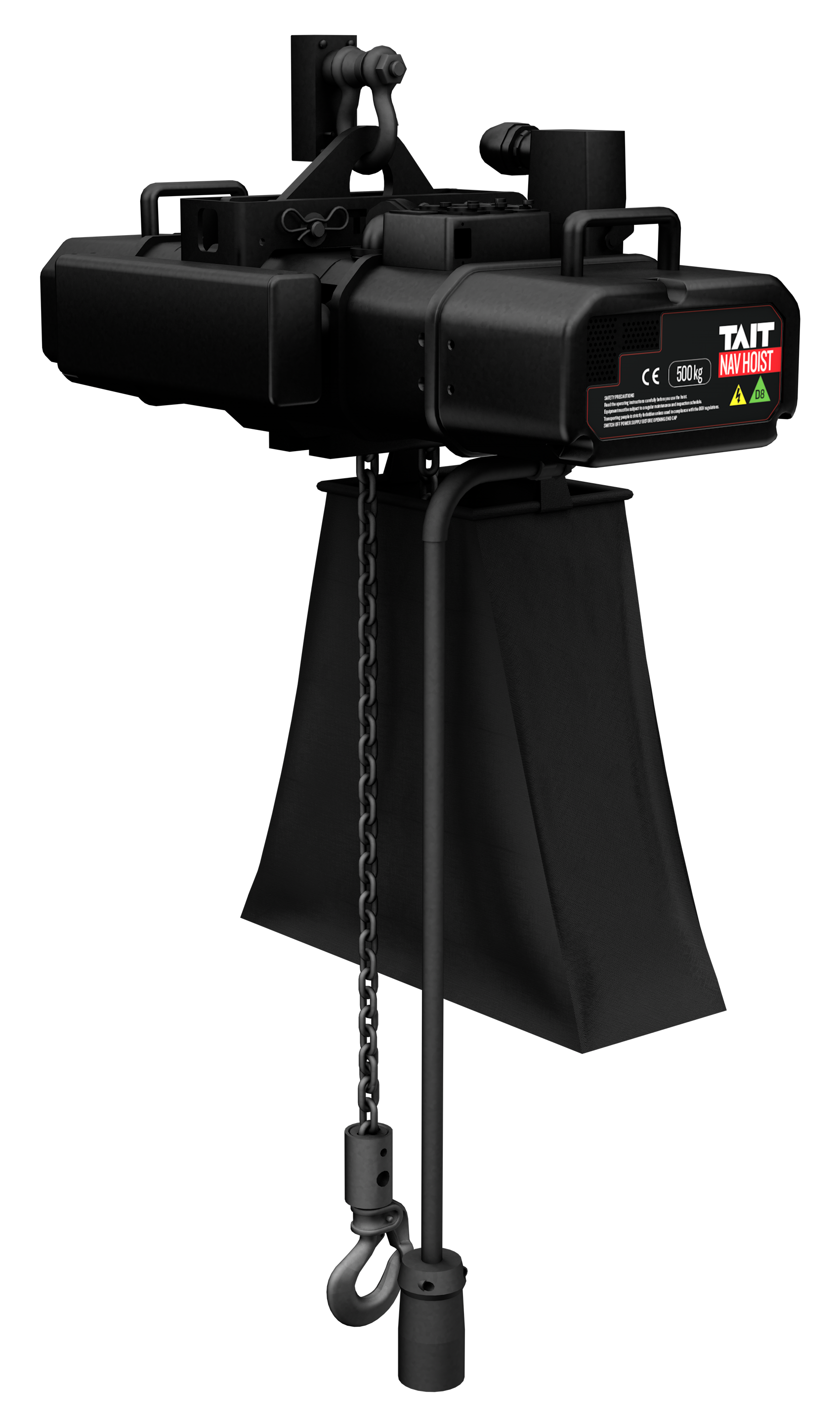

ナビホイストは、最高レベルのホイスト安全性（BGV-C1）に適合した全自動統合型電気チェーンホイストです。ナビホイストは、さまざまな劇場や演出で使用できるように、シングルフォールまたはダブルフォールのセットアップとして、またモーターダウンの反転した形式で使用することができます。ナビホイストは、可変速運転、2つの独立したブレーキ、5ポケットのリフトホイールにより、速く、静かで、スムーズなリフティングを実現します。機器の上部には固定プレートが装着できる設計となっており、それ以外にチェーンにはロック付きのフックが装備されています。TAITのNavigatorオートメーションプラットフォームの一部として、ナビホイストは、負荷を完全に制御しながら複雑で正確な動きを行うことができます。

寸法

ナビホイスト – サスペンションフック

アイソメ 平面図 側面図
navhoist_500kg_sushook_1.jpeg.png navhoist_500kg_sushook_2.jpeg.png navhoist_500kg_sushook_3.jpeg.png

ナビホイスト – シングルフォール吊り下げようのアイフック

ISO View Top View Side View
navhoist_500kg_suseye_1.jpeg.png navhoist_500kg_suseye_2.jpeg.png navhoist_500kg_suseye_3.jpeg.png

スペック

ソフトウェアの互換性
制御システム Navigator
電気
モータ相 3相+ PE
デューティサイクル 25%
定格電圧 208V, 50/60 Hz
電源 2.6 kW
電流値 最大: 9.7A
ブレーキ Dual
エンコーダー 標準インクリメンタル; SSIエンコーダも可
接続
電源 5-pole, L21-30 cable (3 phase + 1 ground + 1 neutral)
ペンダント制御 XLR4 + XLR7
ネットワーク イーサーネット
ロードセルポート 2個の独立したポート
5-ピンのXLRケーブル (4-20 mA ー 電源供給　24 VDC)
機構
BGV-D8 シングルフォール最大: 500 kg (1102.31 lbs)
シングルフォール速度: 2.4 to 25 m/min (7.87 to 82 ft/min)
ダブルフォール最大: 1000 kg (2204 lbs)
ダブルフォール速度: 0.3 to 12 m/min (0.98 to 39.37 ft/min)
BGV-C1 シングルフォール最大: 250 kg (551.16 lbs)
シングルフォール速度: 2.4 to 25 m/min (7.87 to 82 ft/min)
ダブルフォール最大: 500 kg (1102 lbs)
ダブルフォール速度: 0.3 to 12 m/min (0.98  to 39.37 ft/min)
吊り長さ（標準） 22.86 m (75 ft)
最大吊り長さ （カスタムオーダー） シングルフォール: 56 m (183.73 ft). ダブルフォール: 28.3 m (92.85 ft)
環境
操作環境最大温度 40 C (104 F)
屋外使用 専用レインカバー
構成
寸法(L x W x H) 吊りフック付き:
703.46 mm x 375.55 mm x 355.08 mm
(27.69 in x 14.78 in x 13.98 in)
吊り用のアイフック1個の場合:
703.46 mm x 375.55 mm x 309.36 mm
(27.69 in x 14.78 in x 12.18 in)
重量 51.38 kg (113.27 lbs) チェーンは別
認証
安全 UL508に準拠。CE規格に適合しています。
CSA 22.2 No.14認証取得。
アクセサリー
チェーン タイプ RUD EN 818-7 DAT.
サイズ： 7 mm x 22 mm (0.28 インチ x 0.87 インチ)
重量：0.74 kg/m (1.63 lbs/ft)
その他アクセサリーオプション トラス固定金物, チェーンスライダー, コントロールペンダント


梱包と輸送

専用ケース1個につき 1台
重ね積み 2段まで可
寸法(L x W x H) 812.80 mm x 571.50 mm x 714.38 mm
(32.0 in x 22.50 in x 28.13 in)
梱包時の重量
ケースのみ 56.25 kg (124.01 lbs)
ケースと本体 107.62 kg (237.26 lbs)

アイソメ

正面図

側面図
navhoist_500kg_packing_1.png navhoist_500kg_packing_2.png navhoist_500kg_packing_3.png

まだ質問がありますか?

ご不明な点がございましたら、お気軽にお問い合わせください。ご連絡をお待ちしております。

免責事項：これらの仕様は一般的なガイドラインであり、あなたの特定のプロジェクトに適していない可能性があります。すべての製品仕様とデータは、予告なく変更される場合があります。データ、性能の特徴、画像は、最終的なプロジェクトの見積もりと異なる場合があります。発行日：2018.10.16. Copyright 2020 TAIT Towers Manufacturing, LLC. 無断転載を禁じます。

ICODE: NAVHOIST-SX (D8 Standard Config)
